Swisens Atomizer
El SwisensAtomizer es un dispositivo que permite la nebulización controlada de granos de polen, esporas y aerosoles en general para el SwisensPoleno u otros equipos de medida de aerosoles.
Esta nebulización controlada suele realizarse para la asimilación de nuevos taxones de polen, esporas u otras partículas aeronavegantes por parte de estos equipos de medida en continuo, permitiendo extender la capacidad de detección a las condiciones locales de cada estación de muestreo.
Este dispositivo, se suele adquirir de manera complementaria al SwisensPoleno cuando se pretende monitorizar, además de los taxones de polen habituales (Betula, Fagus, Quercus, Corylus, Poaceae, etc.), los taxones o partículas propias de una región o localidad. Generalmente suele ser un complemento adquirido por los gestores de redes de monitorización nacionales o regionales (servicios de salud, agencias de meteorología) o centros de investigación.
Descargas
Documentación técnico-comercial
Brochure y especificaciones técnicas generales.
Principio de funcionamiento
Se trata de un dispositivo cuya función es nebulizar partículas de una manera controlada hacia la toma de muestreadores como el SwisensPoleno. A continuación se describe de una manera muy somera el procedimiento para el entrenamiento para la clasificación de nuevos taxones de polen pero el procedimiento es idéntico para el resto de aerosoles.
Es necesario disponer de una muestra de polen a asimilar, existen dos maneras de obtener este tipo de muestras:
- Adquiridas directamente en campo.
- Compradas directamente a un suministrador.
En la medida de lo posible, las muestras deben ser representativas y presentar el menor número de impurezas posible. Para la asimilación de nuevos tipos de pólenes, es recomendable que la adquisición de los mismos tenga diferentes orígenes geográficos dentro de la región, así la representatividad es mayor.
Una vez adquirida la muestra de polen, es necesario montar el SwisensAtomizer en la toma (el equipo se suministra con un soporte específico para alimentar una toma tipo Sigma-2) y poner una parte de la muestra de polen en la cubeta estándar. Tanto para el laboratorio como para las instalaciones en campo, es necesario cubrir la toma con un cierre con un filtro HEPA (suministrado junto al equipo), de ese modo se impide la inferencia de las condiciones ambientales respecto a la muestra a asimilar.
Una vez se ha montado y alimentado el SwisensAtomizer, se configura adecuadamente el nebulizador y el SwisensPoleno para realizar la asimilación:
- Vibración y caudal de aire en el SwisensAtomizer.
- Algunos ajustes de software y caudal de aire en el SwisensPoleno para compensar el efecto del filtro HEPA.
Una vez configurado ambos dispositivos, se puede iniciar el procedimiento de alimentación del dispositivo de medida a partir del nebulizador. Este proceso puede durar de 30 minutos a algunas horas (depende de la concentración de partículas generada por el nebulizador). Una vez finalizado el proceso de nebulización, se realiza un proceso de validación:
- Automáticamente a partir del software propio del SwisensPoleno.
- Manualmente, a partir de la observación de las parejas de imágenes obtenidas mediante holografía digital.
Los datos filtrados y validados se comparan con el grueso de la muestra obtenida durante el proceso de nebulización. Es en esta etapa en la que, mediante algoritmos de machine learning, se produce la asimilación de los nuevos taxones de polen obteniéndose, además, indicadores relativos a la calidad de la asimilación como, por ejemplo, una matriz de confusión.
Sólo una estación completa SwisensPoleno y un SwisensAtomizer es necesaria para la asimilación de nuevos taxones de polen. Esto quiere decir que una vez asimilado un tipo de polen en una estación, esta asimilación puede ser extendida al resto de estaciones de la red de monitorización automática de polen en tiempo real sin que sea preciso repetir la operación para cada estación.

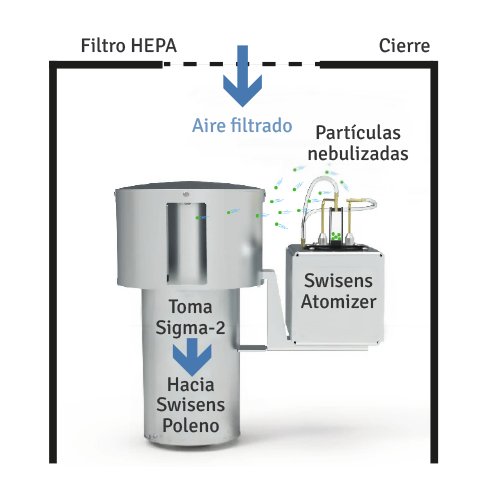

ESQUEMA DE FUNCIONAMIENTO DEL SWISENS ATOMIZER MONTADO EN UNA TOMA TIPO SIGMA-2
Rasgos diferenciales.
El SwisensAtomizer e un dispositivo que permite multiplicar las capacidades de detección de una estación (o red de estaciones) de monitorización automática de polen y otros aerosoles. Se trata de un complemento específicamente diseñado para su uso con el SwisensPoleno, aunque se puede acoplar a cualquier equipo cuya toma sea del tipo Sigma-2, el estándar del mercado.
Sus principales rasgos rasgos diferenciales son:
Diseño específico
para su uso con el SwisensPoleno.
Aplicación universal
en cualquier toma tipo Sigma-2 diseñada según la norma VDI 2119:2013.
Control y regulación total
de la nebulización (fuerza y frecuencia de la vibración; caudal de aire).
Batería recargable
mediante conexión USB universal.
Configuración y operación
en el mismo dispositivo (pantalla y teclado) o Bluetooth.
Sigma-2
Se suministra junto con el soporte de montaje a toma tipo Sigma-2 y cierre con filtro HEPA, sólo es necesario proveer la muestra de polen o el tipo de aerosol a asimilar.
Especificaciones técnicas y características generales
Muestras
- Tipo de partículas: polen, esporas y otros aerosoles
- Tamaño: desde 0.5 μm hasta 500 μm
- Concentración máxima recomendada: <500 partículas/minuto
Tecnología / Principio de funcionamiento
- Vibración y flujo de aire (configurables).
Dimensiones y peso
- Tamaño SwisensAtomizer:
Ancho: 145 mm / Alto: 160 mm / Profundidad: 90 mm - Peso: 0.8 kg (no incluye soporte ni cierre con filtro HEPA)
- Tamaño cubeta estándar para muestra:
Ancho: 12.5 mm / Alto: 45 mm / Profundidad: 12.5 mm
Alimentación y comunicaciones
- Alimentación:
- Batería interna de LiFePO4 de 6000 mAh de alta duración
- Duración de hasta 6h (dependiendo de la configuración)
- Tiempo de carga de 8h por USB
- Comunicaciones:
- Pantalla y teclado en el dispositivo
- Bluetooth para conexión móvil
- USB para operación desde ordenador
Periféricos y elementos auxiliares
- Soporte para toma Sigma-2.
- Cierre con filtro HEPA para su aislamiento respecto la las condiciones ambientales
Condiciones ambientales
- Valores óptimos de operación:
- Temperatura del aire: de 10ºC a 40ºC
- Humedad relativa: de 10 a 90%
Opciones.
El equipo se suministra con todos los componentes necesarios para la nebulización de muestras en tomas de tipo Sigma-2.
Las muestras de polen u otros aerosoles no están incluidas.
